Batescrew High Head Valves     In-Line
Dimensions

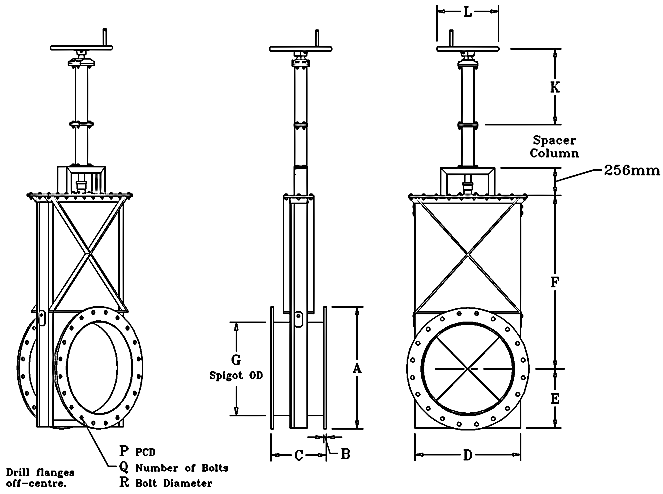

Dimensions of High Head In-Line valve, and details of modified ‘Table D’ flange.

















Valve Size  mm











300

350

375

400

450

500

525

600

675

750

900

1050

1200

1350

1500

1650

1800

A

455 525 550 580 640 705 735 825 825 995 1175 1355 1490 1490 1700 1910 2110

B

12 12 12 16 16 16 16 20 20 20 20 25 25 25 25 25 25

C

424 424 424 424 424 424 424 424 424 424 424 574 574 574 574 574 574

D

424 456 481 506 557 608 633 710 760 862 1014 1217 1369 1522 1674 1826 1979

E

212 228 241 253 279 304 317 355 380 431 507 609 685 761 837 913 990

F

836 884 948 959 1035 1112 1149 1265 1340 1493 1721 1950 2178 2408 2636 2864 3705

G

324 356 381 406 457 508 533 610 660 762 914 1067 1219 1372 1524 1676 1829

K

609 641 666 691 742 793 818 895 945 1047 1199 1352 1504 1657 1809 1961 2114

L

500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500

P

406 470 495 521 584 641 673 756 756 927 1092 1251 1410 1410 1615 1825 2019

Q

12 12 12 12 12 16 16 16 16 20 24 28 32 32 36 40 44

R

M20 M20 M20 M20 M20 M20 M20 M20 M20 M20 M25 M25 M25 M25 M25 M25 M25
