HH Single Flange dimensions.

Batescrew High Head Valves - Single Flange
Dimensions

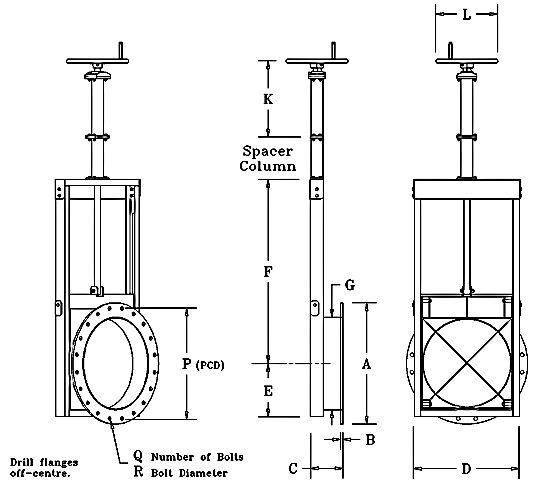

Dimensions High Head Valves with single flange, and details of modified ‘Table D’ flange.

								Valve Size mm
	300	350	375	400	450	500	525	600	675	750	900	1050	1200	1350	1500	1650	1800
A	455	525	550	580	640	705	735	825	825	995	1175	1355	1490	1490	1700	1910	2110
B	12	12	12	16	16	16	16	20	20	20	20	25	25	25	25	25	25
C	250	250	250	250	250	250	250	250	250	250	250	350	350	350	350	350	350
D	424	456	481	506	557	608	633	710	760	862	1014	1217	1369	1522	1674	1826	1979
E	212	228	241	253	279	304	317	355	380	431	507	609	685	761	837	913	990
F	836	884	948	959	1035	1112	1149	1265	1340	1493	1721	1950	2178	2408	2636	2864	3705
G	324	356	381	406	457	508	533	610	660	762	914	1067	1219	1372	1524	1676	1829
K	609	641	666	691	742	793	818	895	945	1047	1199	1352	1504	1657	1809	1961	2114
L	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500
P	406	470	495	521	584	641	673	756	756	927	1092	1251	1410	1410	1615	1825	2019
Q	12	12	12	12	12	16	16	16	16	20	24	28	32	32	36	40	44
R	M20	M20	M20	M20	M20	M20	M20	M20	M20	M20	M25	M25	M25	M25	M25	M25	M25
